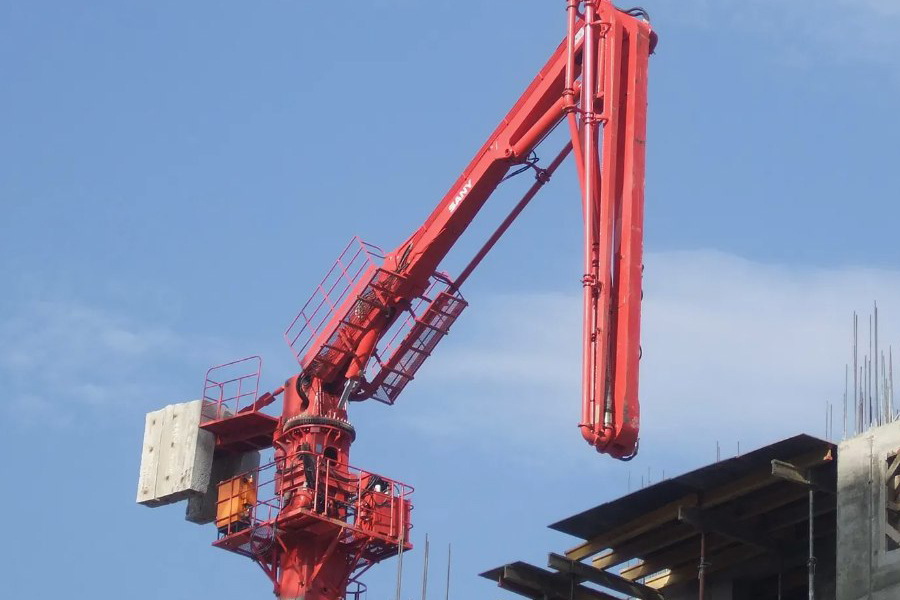

Бетонораспределительная стрела Sany HGR28 длиной 28 метров

Характеристики

Макс. радиус размещения	28 м
Вращение	365 °
Рабочая температура окружающей среды	-20 ℃ ~ 50 ℃
Режим установки	Этаж / Лифт
Источник питания	380 В 50 Гц
Модель двигателя	Y160L-4 B35 IP54
Мощность	15 кВт
Скорость вращения	1460 об / мин
Давление в системе	32 МПа
Емкость гидравлического масляного бака	180 л
Системы контроля	Радио-Cable-Manual
Режим очистки трубопровода	Вода / Химчистка
Общий приблизительный вес	16,6 т
Противовес	нет
Диаметр трубопровода	DN125 мм
Длина концевого шланга	3 м
1-я секция-длина	7900 мм
1-й раздел - артикуляция	93 °
2-я секция - артикуляция	180 °
2-я секция-длина	6700 мм
3-я секция-длина	6700 мм
Третий раздел - Артикуляция	260 °
4-й раздел - длина	6800 мм
4-й раздел - артикуляция	240 °
Высота башни	20 м
Скорость скалолазания	0,5 ~ 0,8 м / мин
Режим скалолазания	Тип подъема цилиндра
Дизайн стрелы	4Z

Бетонораспределительная стрела Sany HGR28 длиной 28 метров

Стрела для распределения бетона SANY HG28 с радиусом подачи раствора на 28,1 м. способна обеспечить бесперебойный подъем бетонных смесей на запланированную высоту. Механизм применяется на шахтных объектах, а также в различных котлованных выработках, на других строительных площадках.

Работу агрегата обеспечивает электродвигатель, мощность которого составляет 15кВт. В качестве источника энергии пользуются электрическими сетями с напряжением 380 В.

Колонны и другие рабочие элементы собраны из стали высокой прочности, прошедшей предварительную специальную обработку.

При эксплуатации механизма в условиях ограниченного пространства, четырехсекционную стрелу можно складывать до необходимых размеров.

К основным преимуществам относится скорость работы агрегата, которая составляет 23,5 л/мин. Для управления применяется функциональный пульт. На агрегате устанавливается трубопровод для подачи бетона, диаметр которого 125 мм.

Некоторые особенности бетонораспределительной стрелы SANY HG28:

Стальная конструкция высокой прочности и электрогидравлические элементы специальной конфигурации обладают превосходными эксплуатационными характеристиками и отличаются повышенной надёжностью;
Усовершенствованная конструкция и технологический процесс обеспечивают превосходные эксплуатационные характеристики бетонораспределительной стрелы;
Сокращено время установки бетонораспределительной стрелы. Упрощено техобслуживание;
Узел рукояти типа «Z» высокой скорости раскладывания, широкий диапазон распределения без мертвой зоны облегчают распределение бетона;
Оптимизированная конструкция без противовеса сокращает общую массу бетонораспределительной стрелы и грузоподъемность одной партии.
